陶粒砂造粒机产品简介

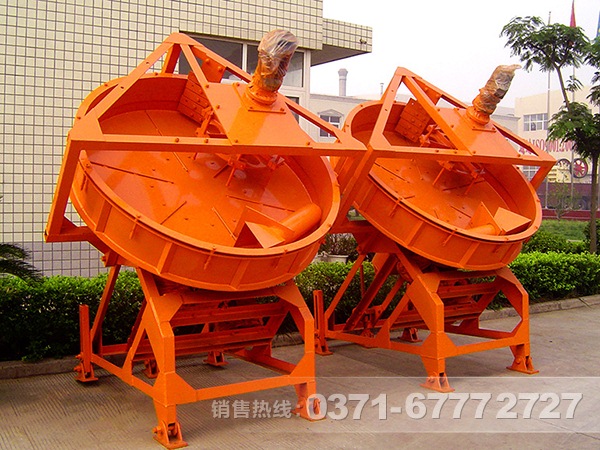

陶粒砂制粒机也叫做陶粒砂制粒锅、陶粒砂成球盘、陶粒砂造粒机，主要由圆盘、大伞齿轮、圆锥齿轮、主轴箱、横轴、调角机构、刮刀装置、传动装置、 底座等组成。电动机由三角皮带与减速机联接传动，减速机出轴端联有圆锥齿轮，并与大伞齿轮啮合。大伞齿轮由螺栓与圆盘联接。这样电动机启动后，圆盘也随之 运转。

陶粒砂制粒机结构特征

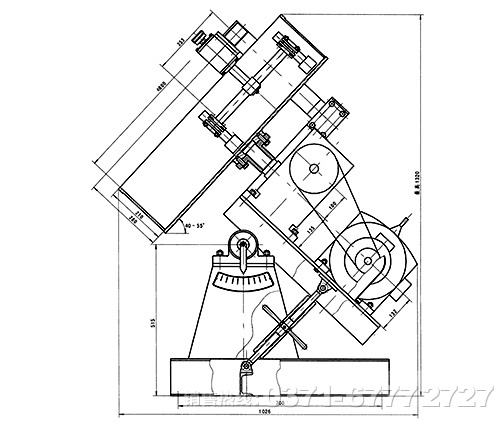

圆盘通过主轴、双列向心球面滚子轴承、横轴，承重于底座。主轴的尾端与调角机械的螺杆螺纹联接。由于双列向心球滚子轴承的作用，通过调节调角机的 螺杆，使主轴与圆盘在一定范围内转动，以保证调节成球盘倾斜度的需要。通过改变电动机出轴和减速机入轴上的皮带轮直径，可以调节成球盘的转速。

陶粒砂制粒机成球原理

陶粒砂制粒机的成球原理：生料球的形成一般经过母球（也称球核）形成期和增长密实期两个阶段。

1、母球形成期：粉煤灰、粘土等都是亲水性较高的物质，颗粒表面具有吸附水分的能力。粘土浸水后还产生粘结性能。当不断加入的混合料在制粒机内滚 动，细小的水滴也不断酒在混合料上，颗粒遇到水滴，迅速吸附浸润，颗粒表面形成一层极薄的水膜，并在滚动中吸附物料。由于水的表面张力及粘圭的粘结作用形 成一个个小球核-母球，母球的大小一般为直径3毫米左右，表面有很薄的水膜，这是在不断滚动时水分在离心力和重力的作用下逐渐外移而形成的。

2、增长密实期：由于连续加水、加料和母球在盘内不断滚动，母球表面的水膜也不断吸料吸水，如此周而复始母球逐渐形成料球。同时，由于滚动时的机械作用，料球的密实性也逐步增加，加上粘土的粘结作用，使料球产生一定的机械强度，直至形成符合要求的生料球。

性能特点

1、成球率高、启动平稳、减缓冲击力。

2、结构简单、维修方便、耗能少、躁声小、增长设备使用寿命。

技术参数

产品规格（m）	盘转 (r/min)	生产能力 (t/h)	配用动力 (kw)	盘斜度调整范围	外形尺寸(m)	总重(t)
Φ2.2	14.25	4-8	7.5	35-55	2.8×2.75×2.58	3.2
Φ2.5	11.81	5-10	7.5	35-55	3.2×2.3×3	3.6
Φ2.8	11.21	12-16	7.5	35-55	3.4×2.6×3.1	4.1
Φ3.0	11.3	15-18	11	35-55	3.7×2.7×3.3	4.8
Φ3.2	9.6	15-20	11	35-55	3.9×2.7×3.4	5.6
Φ3.6	9.1	18-24	15	35-55	4.3×3.1×4.0	7.2
